進口疏水閥安裝示意圖
在蒸汽管線正確疏水方案中，我們了解了主管和分支管線疏水閥的配置。
內容: 1.疏水閥位置：靠近管道還是靠近地面？
2.其它注意點
3.疏水閥安裝方向：垂直還是水平？
4.其它注意點

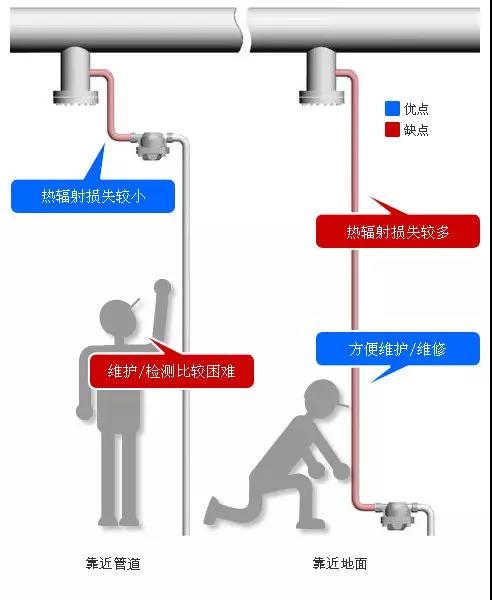

一、疏水閥位置：靠近管道還是靠近地面？
您想知道蒸汽主管疏水閥的最佳安裝位置嗎？
疏水閥的入口管道其實是蒸汽主管的一個延伸，站在減少熱輻射的角度，最佳的方法就是將疏水閥安裝在靠近主管的位置。
然而，蒸汽主管一般都會架設在較高的位置，如果將疏水閥安裝的靠近主管，將會給維護和檢測帶來困難。我們會很容易忽視和忘記這些位置偏僻的疏水閥，一旦這些疏水閥運行產生問題，可能在數年內我們都會任由其處于故障狀態。
如果在疏水閥的安裝位置附近有梯子或其它設施可以登上高處，這些情況可能會有所好轉。但如果沒有這些設施，我們就推薦將疏水閥安裝在方便接觸的位置。另外，如果疏水閥是水平安裝的，那建議疏水閥和集水井連接的管道盡可能的短，這樣減少熱輻射損失。
靠近管道：
優點：熱輻射損失
缺點：給檢測和維護疏水閥帶來困難，可能導致這些被遺忘的疏水閥長期處于故障狀態。
靠近地面：
優點：方便維護和維修
缺點：作為蒸汽主管的延伸，向下的垂直管道越長意味著熱輻射損失越多。（在不影響疏水閥運行的前提下，可以通過安裝保溫來減少熱輻射損失）
其它注意點
當為蒸汽主管選擇疏水閥時，TLV強烈推薦使用具有連續排水特性的疏水閥，例如自由浮球式。如果集水井尺寸合適，冷凝水積存不到到主管時，也可以使用其它類型的疏水閥，諸如圓盤式，倒吊桶式或壓力平衡熱靜力式。主管不推薦使用雙金屬片式疏水閥，因?yàn)檫@種類型的疏水閥很可能導致主管內部都有冷凝水積存。尤其是疏水閥安裝在靠近管道的位置時，這樣的情況將會更加嚴重。

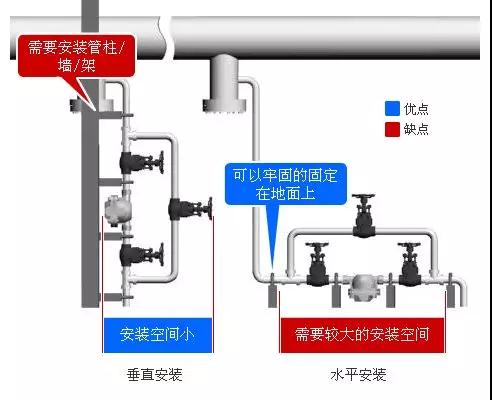

二、進口疏水閥安裝方向：垂直還是水平？
從高架的蒸汽管道使用集水井收集冷凝水，如果受空間布局影響，可以從集水井接出管道直連一臺疏水閥。垂直安裝和水平安裝所需要的配置都是相同的，比如需要在疏水閥的前后安裝截止閥，并設置旁通，所以在靠近地面的地方安裝也就意味著需要更大的面積。
但從另一方面說，如果垂直安裝疏水閥，就需要足夠的支撐，比如管架，用來支撐疏水閥和其它管道。另外，如果疏水閥沒有牢固的固定在地面上，維護和維修就會比較困難，所以我們需要設置垂直支撐，并且將它們固定到地面上。
當疏水閥設置在接近于地面位置時，就不需要安裝額外的支撐物，因?yàn)榈孛婵梢越o疏水閥站足夠的支撐。并且由于它們比較容易觸及，因此維修和維護相對來說也較為便捷。
每種安裝方式都各有其優缺點，所以請根據您現場的實際情況選擇合適的類型。
垂直安裝：
優點：安裝空間小
缺點：需要安裝管柱/墻/架。垂直安裝會使維修變的困難。
水平安裝：
優點：可以牢固的固定在地面上
缺點：安裝需要占用更大的面積。
其它注意點
當選擇某些類型的疏水閥，例如自由浮球式時，需要確認不同型號的疏水閥安裝方式可能有所不同，部分型號是水平安裝，而部分是垂直安裝的
