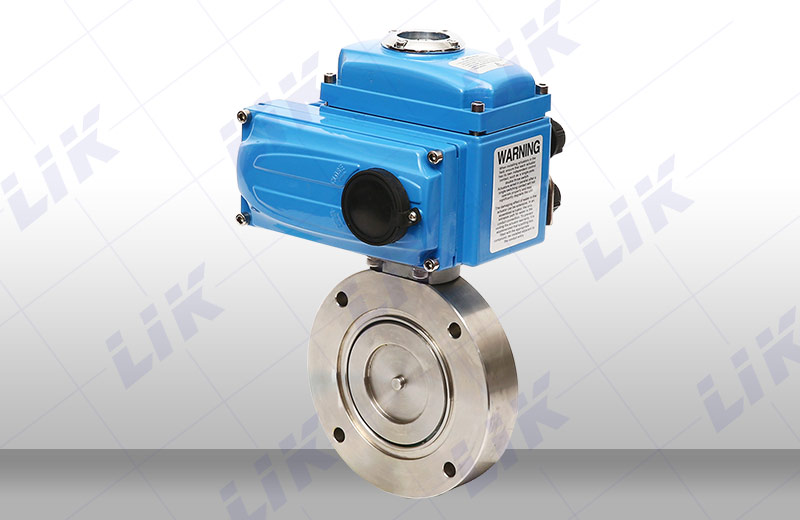

進口電動高真空蝶閥特點：
本蝶閥系采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
進口電動高真空蝶閥性能參數：
|
公稱通徑(DN) |
50 |
63 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
|
法蘭標準 |
GB6070.3-85 |
||||||||||
|
安裝位置 |
任意 |
||||||||||
|
介質溫度(℃) |
丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150， |
||||||||||
|
電磁閥電壓（V/HZ） |
220/50 |
||||||||||
|
氣源壓力（MPa） |
0.4～0.6 |
||||||||||
|
連接尺寸 |
A |
26 |
32 |
35 |
50 |
55 |
60 |
||||
|
ΦD |
110 |
130 |
145 |
165 |
200 |
225 |
285 |
335 |
425 |
510 |
|
|
ΦB |
90 |
110 |
125 |
145 |
175 |
200 |
260 |
310 |
395 |
480 |
|
|
n-ΦC |
4-Φ9 |
8-Φ9 |
4-Φ12 |
12-Φ11 |
12-Φ14 |
16-Φ14 |
|||||
|
主要件材質 |
閥體、閥板 |
碳鋼（鍍鎳）或不銹鋼 |
|||||||||
|
密封件 |
丁腈橡膠或氟橡膠 |
||||||||||
|
適用范圍(Pa) |
10 5 ～6.7x10 -4 |
||||||||||
|
漏氣率（Pa.L/S) |
6.7X1010 -4 |
||||||||||
進口電動高真空蝶閥性能連接尺寸：
|
型號 |
DN |
D |
Do |
D1 |
B |
H |
B1 |
L |
n-φc |
|
GID-40 |
40 |
85 |
70 |
44 |
22 |
183 |
139 |
157 |
4-φ7 |
|
GID-50 |
50 |
110 |
90 |
55 |
22 |
195 |
139 |
157 |
4-φ7 |
|
GID-65 |
65 |
125 |
105 |
70 |
26 |
203 |
139 |
157 |
4-φ9 |
|
GID-80 |
80 |
145 |
125 |
85 |
30 |
213 |
139 |
157 |
4-φ9 |
|
GID-100 |
100 |
170 |
145 |
105 |
30 |
231 |
139 |
157 |
4-φ12 |
|
GID-150 |
150 |
220 |
195 |
156 |
35 |
251 |
139 |
157 |
8-φ12 |
|
GID-200 |
200 |
275 |
250 |
208 |
40 |
315 |
147 |
207 |
8-φ12 |
|
GID-250 |
250 |
330 |
300 |
258 |
45 |
343 |
147 |
207 |
8-φ14 |
|
GID-300 |
300 |
380 |
350 |
308 |
55 |
368 |
147 |
207 |
8-φ14 |
